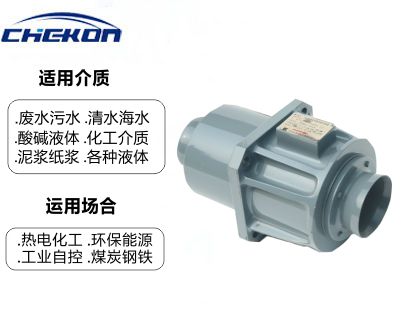

潛水型電磁流量計 防水 適合測量各種導電液體
|

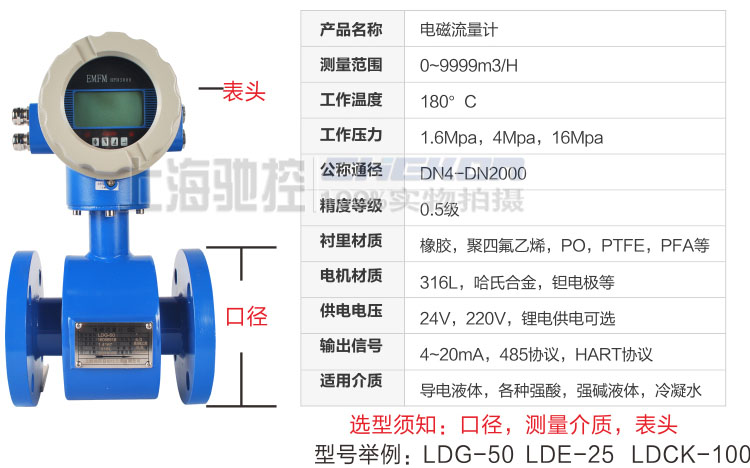

電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損極小，可測流量范圍大。量程比的比值一般為20：1以上，適用的工業管徑范圍寬，口徑可達3m，輸出信號和被測流量成線性，精度較高，可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。
▲ 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
▲ 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
▲ 在現場可根據用戶實際需要在線修改量程。

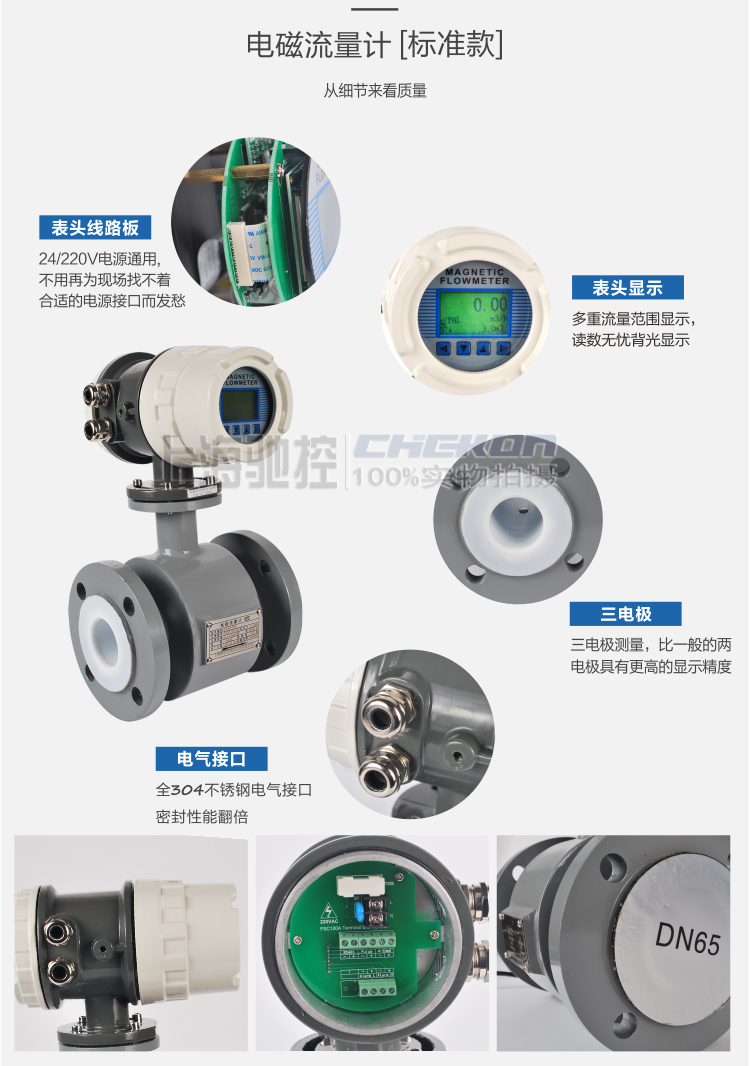

▲ 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
▲ 采用SMD器件和表面貼裝（SMT電路可靠性高）。
▲ 采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。
▲ 全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1 。
▲ 超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好。
▲ 內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間 。
▲ 具有RS485、RS232、Hart和Modbus等數字通訊信號輸出 。
流量范圍對照表
|
口徑mm |
流量范圍m3/h |
口徑mm |
流量范圍m3/h |
|
φ15 |
0.06~6.36 |
φ450 |
57.23～5722.65 |
|
φ20 |
0.11～11.3 |
φ500 |
70.65～7065.00 |
|
φ25 |
0.18～17.66 |
φ600 |
101.74～10173.6 |
|
φ40 |
0.45～45.22 |
φ700 |
138.47～13847.4 |
|
φ50 |
0.71～70.65 |
φ800 |
180.86～18086.4 |
|
φ65 |
1.19～119.4 |
φ900 |
228.91～22890.6 |
|
φ80 |
1.81～180.86 |
φ1000 |
406.94～40694.4 |
|
φ100 |
2.83～282.60 |
φ1200 |
553.90～55389.6 |
|
φ150 |
6.36～635.85 |
φ1600 |
723.46～72345.6 |
|
φ200 |
11.3～1130.4 |
φ1800 |
915.62～91562.4 |
|
φ250 |
17.66～176.25. |
φ2000 |
1130.4～113040.00 |
|
φ300 |
25.43～2543.40 |
φ2200 |
1367.78～136778.4 |
|
φ350 |
34.62～3461.85 |
φ2400 |
1627.78～162777.6 |
|
φ400 |
45.22～4521.6 |
φ2600 |
1910.38～191037.6 |
襯里的確定
|
襯里材料 |
主要性能 |
最高介質溫度 |
適用范圍 |
|
|
—體型 |
分離型 |
|
||
|
聚四氟乙烯（F4） |
是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐3氟化氯、高溫3氟化氯、高流速液氟、液氧、自氧的腐蝕。 |
70℃ |
100℃ 150℃ 需特殊訂貨
|
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
|
聚全氟乙丙烯（F46） |
同F4，耐磨性、抗負壓能力高于F4。 |
|||
|
聚氟合乙烯（Fs） |
適用溫度上限較聚四氟乙烯低，但成本也較低。 |
80℃ |
||
|
聚氯丁橡膠 |
1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 |
80℃120℃ 需特殊訂貨 |
水、污水、弱磨損性的泥漿礦漿。 |
|
|
聚氨酯橡膠 |
1、耐磨性能極強。 2、耐腐蝕性能較差。 |
80℃ |
中性強磨損的礦漿、煤漿、泥漿 |
|
電極的選擇
|
電極材料 |
耐蝕及耐磨性能 |
|
不銹鋼0Crl8Nil2M02Ti |
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
|
哈氏合金B |
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
|
鈦 |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸、Fc＋＋、Cu＋＋）時，則腐蝕大為降低。 |
|
鉭 |
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質（包括沸點的鹽酸、硝酸和l 50℃以下的硫酸）的腐蝕。在堿中刁；耐蝕。 |
|
鉑／鈦合金 |
幾乎能耐——切化學介質，但不適用于王水和銨鹽。 |
|
不銹鋼涂覆碳化鎢 |
用于無腐蝕性，強磨損性的介質。 |
|
LDG |
電磁流量計 |
|||||||||
|
|
A1 |
LGB1法蘭安裝 |
||||||||
|
A2 |
LGN2 夾裝式 |
|||||||||
|
A3 |
LGB3插入式 |
|||||||||
|
A4 |
LGB4 潛水式 |
|||||||||
|
|
代號 |
流量計口徑 |
||||||||
|
|
代號 |
電極材料 |
||||||||
|
K1 |
不銹鋼板 |
|||||||||
|
K2 |
哈氏合金C |
|||||||||
|
K3 |
哈氏合金B |
|||||||||
|
K4 |
鈦 |
|||||||||
|
K5 |
鉭 |
|||||||||
|
K6 |
碳化鎢 |
|||||||||
|
|
代號 |
襯里材料 |
||||||||
|
F1 |
氯丁橡膠 |
|||||||||
|
F2 |
FEP(聚全氟乙丙烯) |
|||||||||
|
F3 |
PTFE(聚四氟乙烯) |
|||||||||
|
F4 |
聚氨脂橡膠 |
|||||||||
|
|
代號 |
最高使用溫度 |
||||||||
|
A0 |
≤70℃ |
|||||||||
|
A1 |
≤120℃ |
|||||||||
|
A2 |
≤180℃ |
|||||||||
|
|
代號 |
接地環選項 |
||||||||
|
J0 |
不需要 |
|||||||||
|
J1 |
標準接地環 |
|||||||||
|
J2 |
帶頸接地環 |
|||||||||
|
|
代號 |
防護等級 |
||||||||
|
P0 |
IP65 |
|||||||||
|
P1 |
IP67 |
|||||||||
|
P2 |
IP68 |
|||||||||
|
|
代號 |
流量計結構 |
||||||||
|
C |
一體化 |
|||||||||
|
S |
分離型 |
|||||||||
|
|
代號 |
輸出信號 |
||||||||
|
G0 |
不需要 |
|||||||||
|
G1 |
4~20MA |
|||||||||
